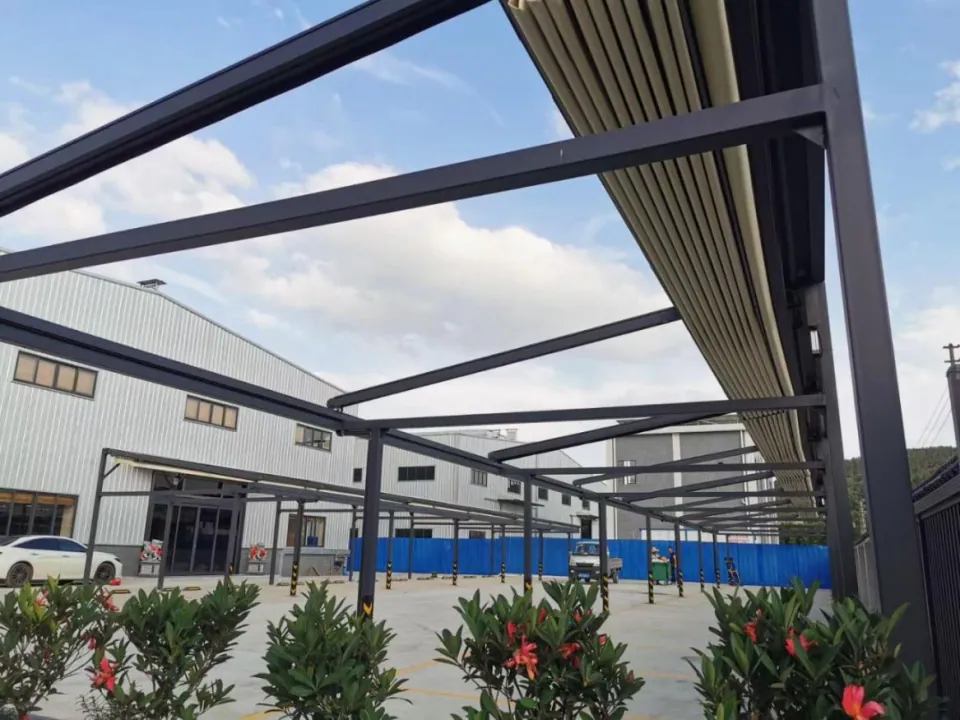

يتضمن الكتيب تركيبات على دعم فولاذي. يمكن مناقشة هذا الترتيب، لكن الهيكل القائم يحتاج مراجعة أبعاده وإنشائه قبل تحديد السقف.
افحص أكثر من المحيط الخارجي
سجل تباعد العوارض والمناسيب وأسطح التثبيت والعوائق، مع صور الوصلات والوصول للرفع. قد تحدد الأعمدة تقسيم السقف إلى أقسام.
نسّق النظامين
حدد مسؤولية الهيكل ووصلات السقف. اختر T700 أو T900 أو T1200 بعد فحص البروز والسكك؛ المقطع الأكبر لا يعتمد الهيكل القائم تلقائياً.
أكمل التصريف والوصول
حدد الحافة المنخفضة ومسار المخارج قبل اعتماد الميل. اترك وصولاً للمحركات والقماش والمزاريب، وافصل تعديل الفولاذ عن توريد السقف.
المواصفات التي يستند إليها الدليل
أسقف سلسلة T القابلة للطي
- بروز حتى 7 م
- T700
- بروز حتى 9 م
- T900
- بروز حتى 12 م؛ المساحة ≤72 م²
- T1200
| الطراز | حد العرض (م) | حد البروز (م) | مقطع السكة |
|---|---|---|---|
| T700 | 8 | 7 | 130 × 70 × 2.5 mm |
| T900 | 8 | 9 | 170 × 98 × 2.5 mm |
| T1200 | 8 | 12 | 200 × 130 × 2.5 mm |
T1200: يجب استيفاء عرض ≤8 م وبروز ≤12 م ومساحة الوحدة ≤72 م² معاً. قماش PVC قياسي وSauleda اختياري.
عرض تفاصيل الطرازقبل اعتماد الطلب
- أكد الطراز والعرض والبروز وإصدار الرسم في طلب مكتوب واحد.
- طابق التثبيت والقماش والتشطيب والتحكم مع العرض ووثّق البدائل.
- اتفق على محتويات التسليم وأعمال الموقع وتعليمات التشغيل ومسؤول الخدمة.
