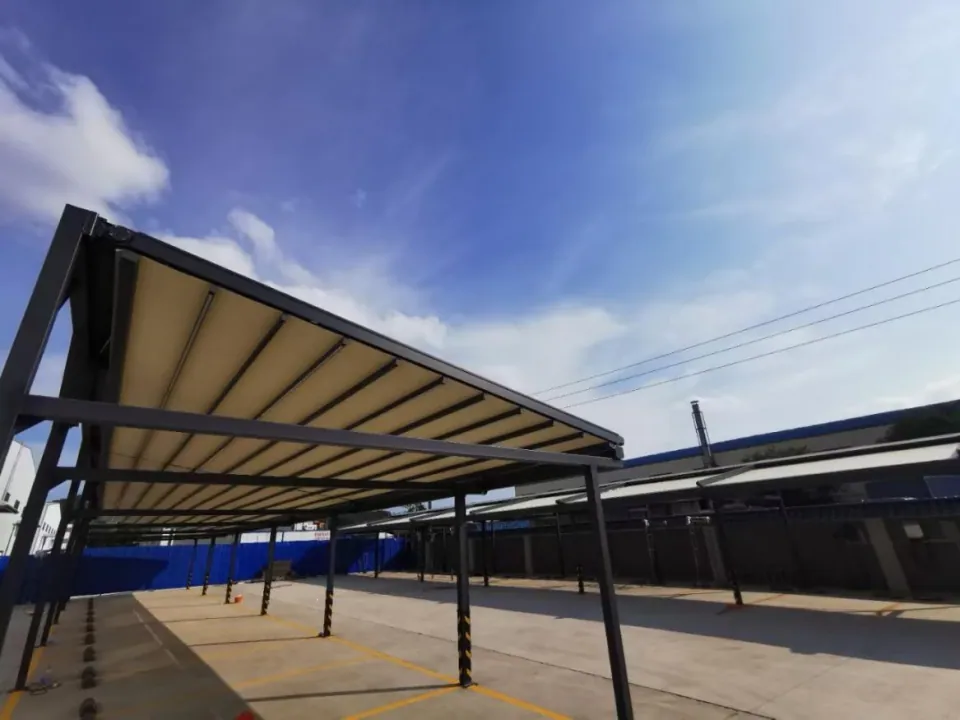

يتضمن الكتيب مشروع موقف 310 م² بصور للسقف مفتوحاً وممدوداً. فائدته تنسيق التخطيط؛ المساحة للمشروع لا لوحدة واحدة.
قس حركة المركبات لا المواقف فقط
سجّل ارتفاع المركبة وفتح الأبواب والانعطاف مع المواقف. راجع الأعمدة والمزاريب بالنسبة لهذه المسارات قبل اختيار العرض.
راجع وضعي التشغيل
استخدم الصورتين لمناقشة تجميع القماش والخلوص. اطلب حيز السقف المسحوب في الرسم المقترح بدلاً من تقديره من مشروع آخر.
وضح الحماية المطلوبة
لا تفترض أن مظلة قماش تعادل كل مرآب صلب. افصل متطلبات الظل والمطر والاستخدام الموسمي واطلب حدود تشغيل النظام.
المواصفات التي يستند إليها الدليل
أسقف سلسلة T القابلة للطي
- بروز حتى 7 م
- T700
- بروز حتى 9 م
- T900
- بروز حتى 12 م؛ المساحة ≤72 م²
- T1200
| الطراز | حد العرض (م) | حد البروز (م) | مقطع السكة |
|---|---|---|---|
| T700 | 8 | 7 | 130 × 70 × 2.5 mm |
| T900 | 8 | 9 | 170 × 98 × 2.5 mm |
| T1200 | 8 | 12 | 200 × 130 × 2.5 mm |
T1200: يجب استيفاء عرض ≤8 م وبروز ≤12 م ومساحة الوحدة ≤72 م² معاً. قماش PVC قياسي وSauleda اختياري.
عرض تفاصيل الطرازقبل اعتماد الطلب
- أكد الطراز والعرض والبروز وإصدار الرسم في طلب مكتوب واحد.
- طابق التثبيت والقماش والتشطيب والتحكم مع العرض ووثّق البدائل.
- اتفق على محتويات التسليم وأعمال الموقع وتعليمات التشغيل ومسؤول الخدمة.
