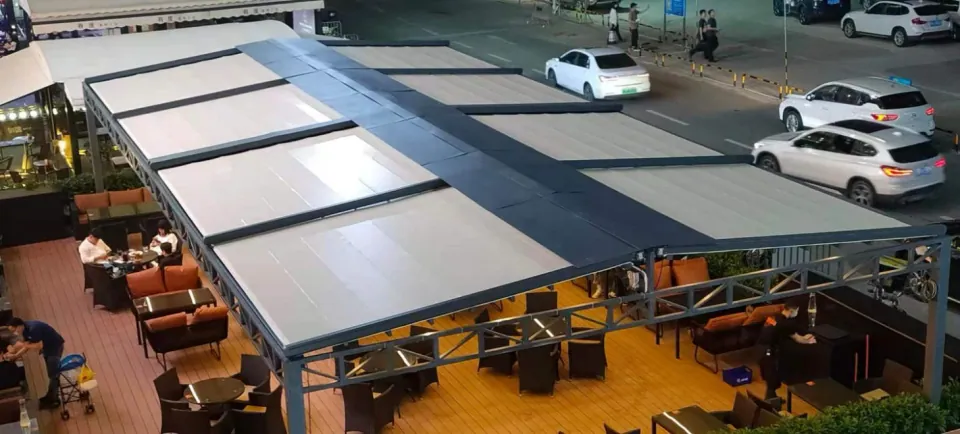

يصف الكتيب مشروع مطعم بمساحة 192 م². هو مرجع لحجم المشروع لا لوحدة واحدة. يجب تحديد الوحدات وحركة الطعام وواجهات الصرف.
رتّب الطاولات قبل الأعمدة
حدد الكراسي المستخدمة ومسارات الخدمة والمداخل قبل عروض الوحدات. أكبر مساحة سقف قد تعيق التشغيل إذا قطعت الأعمدة الممرات.
حدد وصلات الوحدات
اسأل عن التقاء الأسقف والدعامات المشتركة وتصريف كل مزراب. اطلب مخططاً شاملاً بدلاً من عروض منفصلة لوحدات متشابهة.
استخدم المثال لتوضيح الطلب
لا يثبت المثال وحده طراز T الفرعي المثبت. أرفق الصورة لتوضيح الترتيب ثم اطلب مواصفات لأبعاد موقعك.
المواصفات التي يستند إليها الدليل
أسقف سلسلة T القابلة للطي
- بروز حتى 7 م
- T700
- بروز حتى 9 م
- T900
- بروز حتى 12 م؛ المساحة ≤72 م²
- T1200
| الطراز | حد العرض (م) | حد البروز (م) | مقطع السكة |
|---|---|---|---|
| T700 | 8 | 7 | 130 × 70 × 2.5 mm |
| T900 | 8 | 9 | 170 × 98 × 2.5 mm |
| T1200 | 8 | 12 | 200 × 130 × 2.5 mm |
T1200: يجب استيفاء عرض ≤8 م وبروز ≤12 م ومساحة الوحدة ≤72 م² معاً. قماش PVC قياسي وSauleda اختياري.
عرض تفاصيل الطرازقبل اعتماد الطلب
- أكد الطراز والعرض والبروز وإصدار الرسم في طلب مكتوب واحد.
- طابق التثبيت والقماش والتشطيب والتحكم مع العرض ووثّق البدائل.
- اتفق على محتويات التسليم وأعمال الموقع وتعليمات التشغيل ومسؤول الخدمة.
