لعرض 6 م وبروز 4 م، يمكن ترشيح QHB وQHC. يتوقف جدول QHA عند بروز 3.5 م؛ فلا يجعله عرضه الأقصى 6 م خياراً 6 × 4 م.
اقرأ المحورين معاً
يحدد البروز أدنى عرض، ويحدد حد الطراز أقصاه. سجّل التركيبة كبند واحد ولا تجمع أكبر أرقام الأوصاف المختلفة.
حدد التثبيت على الجدار
قدم معلومات القاعدة وارتفاع التثبيت والصور. لا يحدد جدول المقاسات مرساة لكل جدار؛ يجب مطابقة التثبيت للدعم والطراز.
قارن قائمة توريد كاملة
افصل القماش والمحرك والإضاءة والحساسات والحوامل والتوصيل. اطلب أبعاد الإغلاق والبروز لتوضيح الصيانة وخلوص النوافذ.
المواصفات التي يستند إليها الدليل

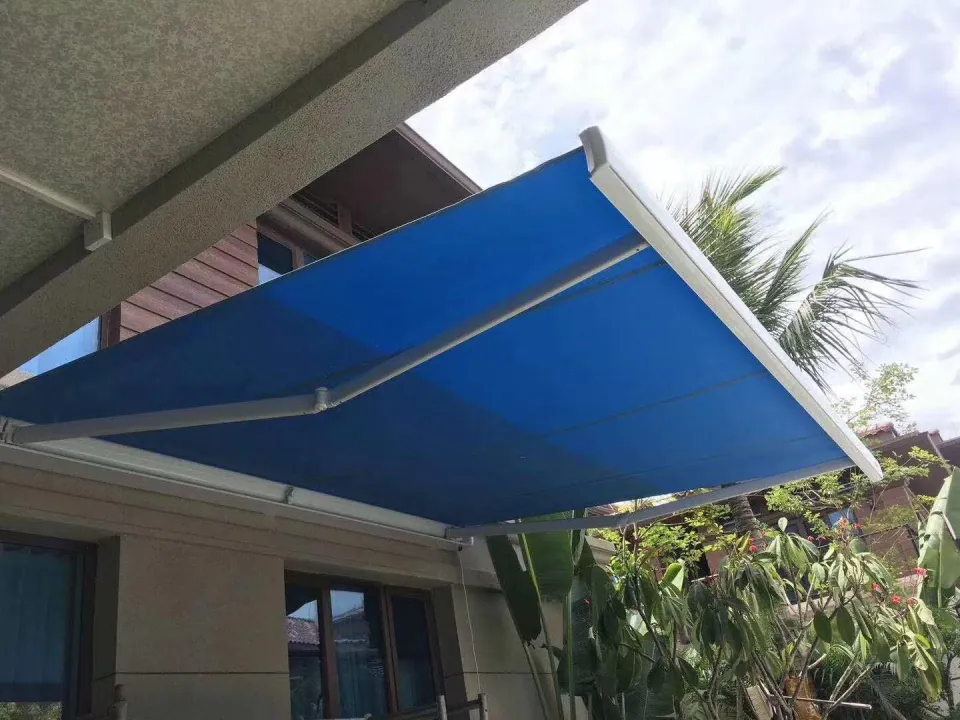

مظلة QHA بصندوق كامل
- نطاق العرض
- 2-6 m
- البروز في جدول المقاسات
- 1.5-3.5 m
| البروز (م) | أدنى عرض (م) |
|---|---|
| 1.5 | 2 |
| 2 | 3 |
| 2.5 | 3.5 |
| 3 | 4 |
| 3.5 | 4.5 |
يتطلب بروز 3.5 م عرضاً لا يقل عن 4.5 م وتأكيد التوافر. يحتاج التثبيت السقفي إلى حوامل مخصصة.
عرض تفاصيل الطرازمظلة QHB بصندوق كامل
- نطاق العرض
- 2-6 m
- نطاق البروز
- 1.5-4 m
| البروز (م) | أدنى عرض (م) |
|---|---|
| 1.5 | 2 |
| 2 | 2.5 |
| 2.5 | 3 |
| 3 | 3.5 |
| 3.5 | 4 |
| 4 | 4.5 |
يتطلب بروز 4 م عرضاً لا يقل عن 4.5 م. إضاءة الأذرع اختيارية؛ حدد القماش والتشغيل اليدوي أو الكهربائي والحوامل عند الطلب.
عرض تفاصيل الطرازمظلة QHC بصندوق كامل
- نطاق العرض
- 2.05-7 m
- نطاق البروز
- 1.5-4 m
- مقطع الصندوق
- 247 × 155 mm
- سماكة جدار الذراع
- 3.5 mm
| البروز (م) | أدنى عرض (م) |
|---|---|
| 1.5 | 2.05 |
| 2 | 2.55 |
| 2.5 | 3.05 |
| 3 | 3.55 |
| 3.5 | 4.05 |
| 4 | 4.55 |
يستخدم مقاس 7 × 4 م ثلاثة أذرع وثلاثة حوامل جدارية. أكد حرارة لون إضاءة LED عند الطلب.
عرض تفاصيل الطرازقبل اعتماد الطلب
- أكد الطراز والعرض والبروز وإصدار الرسم في طلب مكتوب واحد.
- طابق التثبيت والقماش والتشطيب والتحكم مع العرض ووثّق البدائل.
- اتفق على محتويات التسليم وأعمال الموقع وتعليمات التشغيل ومسؤول الخدمة.
