عند بروز 3 م، أدنى عرض هو 4 م لـQHA و3.5 م لـQHB و3.55 م لـQHC. تمر الطرازات الثلاثة بفحص عرض 4 م الأولي، مع ضرورة فحص مساحة التثبيت.
طول الجدار ليس عرض التثبيت
قِس بين مناطق التثبيت المتاحة مع مراعاة الزوايا والأنابيب والنوافذ. قد لا توفر واجهة 4 م مساحة تركيب صافية مماثلة. أرسل صورة أمامية تحدد الطرفين.
قارن تجهيزاً واحداً
اطلب العرض والبروز والقماش والتحكم نفسها لكل الطرازات. افصل إضاءة الأذرع؛ يحتاج QHA عند التثبيت السقفي إلى حوامل مخصصة.
أكد الوضع النهائي
حدد موضع القضيب الأمامي بالنسبة للأبواب والدرج والأثاث. المقاسات ترشح الطراز، ورسم التركيب ينسق استخدام التراس.
المواصفات التي يستند إليها الدليل

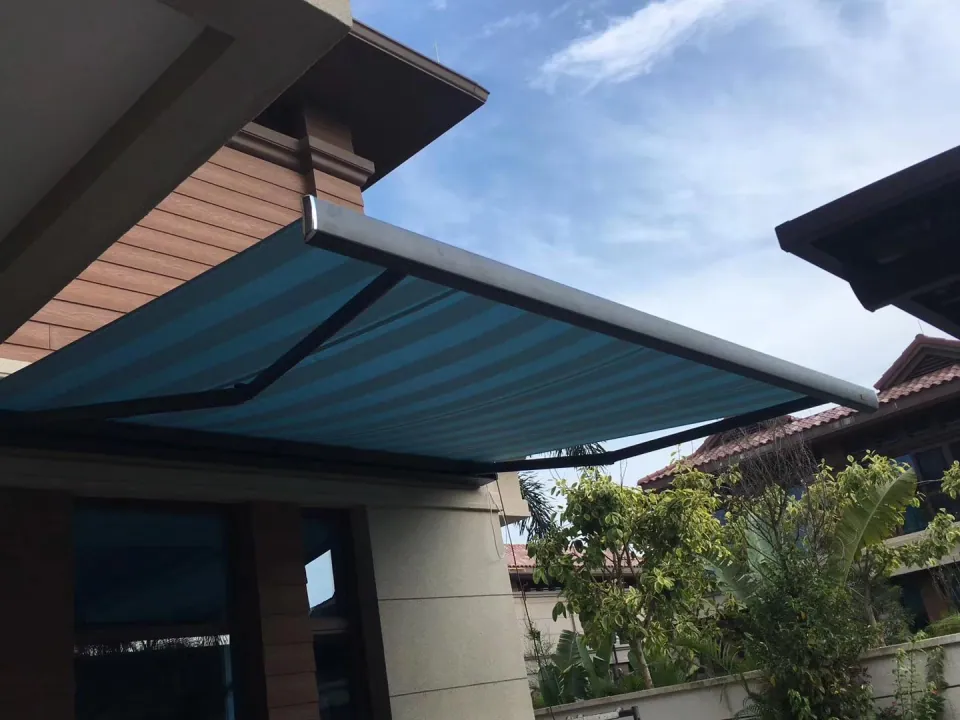

مظلة QHA بصندوق كامل
- نطاق العرض
- 2-6 m
- البروز في جدول المقاسات
- 1.5-3.5 m
| البروز (م) | أدنى عرض (م) |
|---|---|
| 1.5 | 2 |
| 2 | 3 |
| 2.5 | 3.5 |
| 3 | 4 |
| 3.5 | 4.5 |
يتطلب بروز 3.5 م عرضاً لا يقل عن 4.5 م وتأكيد التوافر. يحتاج التثبيت السقفي إلى حوامل مخصصة.
عرض تفاصيل الطرازمظلة QHB بصندوق كامل
- نطاق العرض
- 2-6 m
- نطاق البروز
- 1.5-4 m
| البروز (م) | أدنى عرض (م) |
|---|---|
| 1.5 | 2 |
| 2 | 2.5 |
| 2.5 | 3 |
| 3 | 3.5 |
| 3.5 | 4 |
| 4 | 4.5 |
يتطلب بروز 4 م عرضاً لا يقل عن 4.5 م. إضاءة الأذرع اختيارية؛ حدد القماش والتشغيل اليدوي أو الكهربائي والحوامل عند الطلب.
عرض تفاصيل الطرازمظلة QHC بصندوق كامل
- نطاق العرض
- 2.05-7 m
- نطاق البروز
- 1.5-4 m
- مقطع الصندوق
- 247 × 155 mm
- سماكة جدار الذراع
- 3.5 mm
| البروز (م) | أدنى عرض (م) |
|---|---|
| 1.5 | 2.05 |
| 2 | 2.55 |
| 2.5 | 3.05 |
| 3 | 3.55 |
| 3.5 | 4.05 |
| 4 | 4.55 |
يستخدم مقاس 7 × 4 م ثلاثة أذرع وثلاثة حوامل جدارية. أكد حرارة لون إضاءة LED عند الطلب.
عرض تفاصيل الطرازقبل اعتماد الطلب
- أكد الطراز والعرض والبروز وإصدار الرسم في طلب مكتوب واحد.
- طابق التثبيت والقماش والتشطيب والتحكم مع العرض ووثّق البدائل.
- اتفق على محتويات التسليم وأعمال الموقع وتعليمات التشغيل ومسؤول الخدمة.
